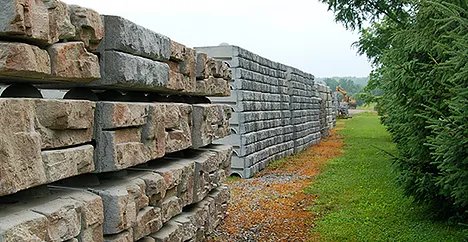

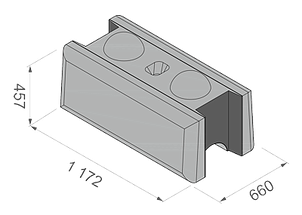

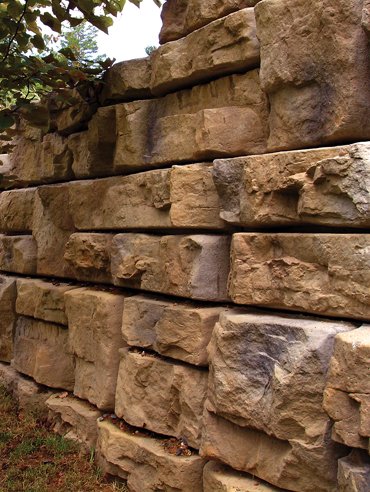

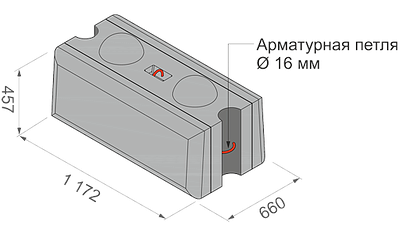

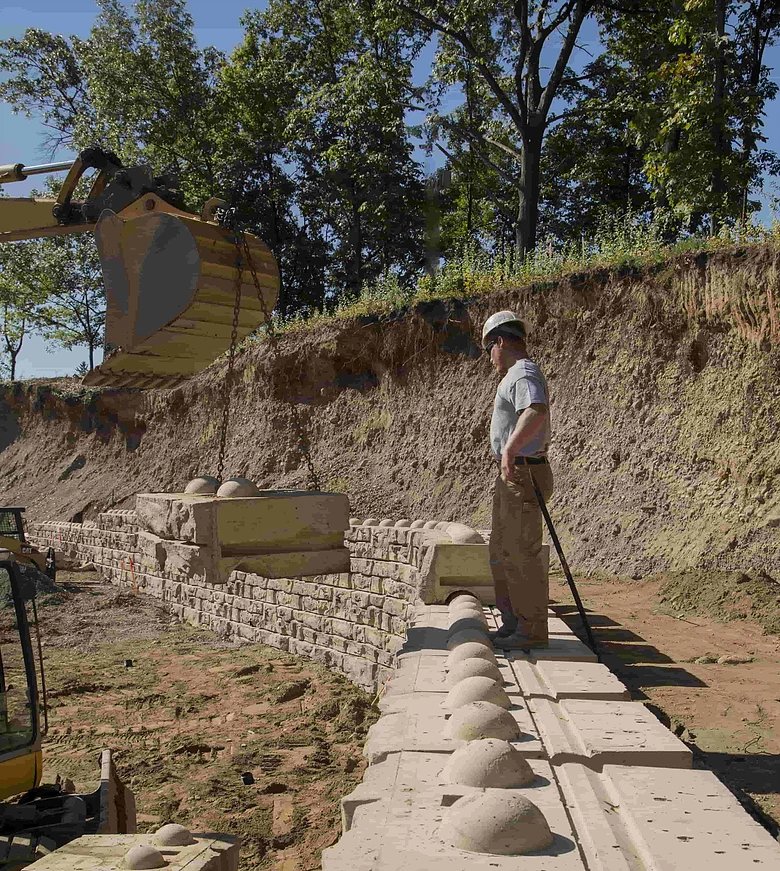

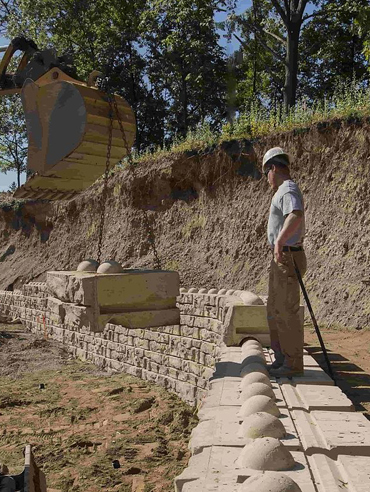

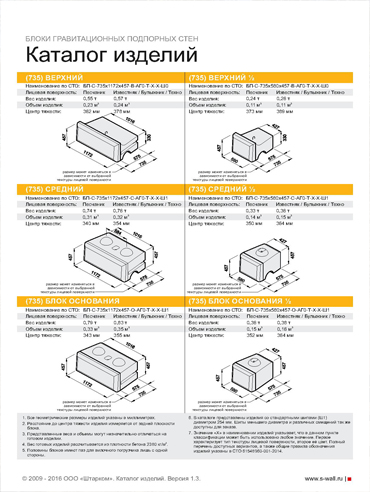

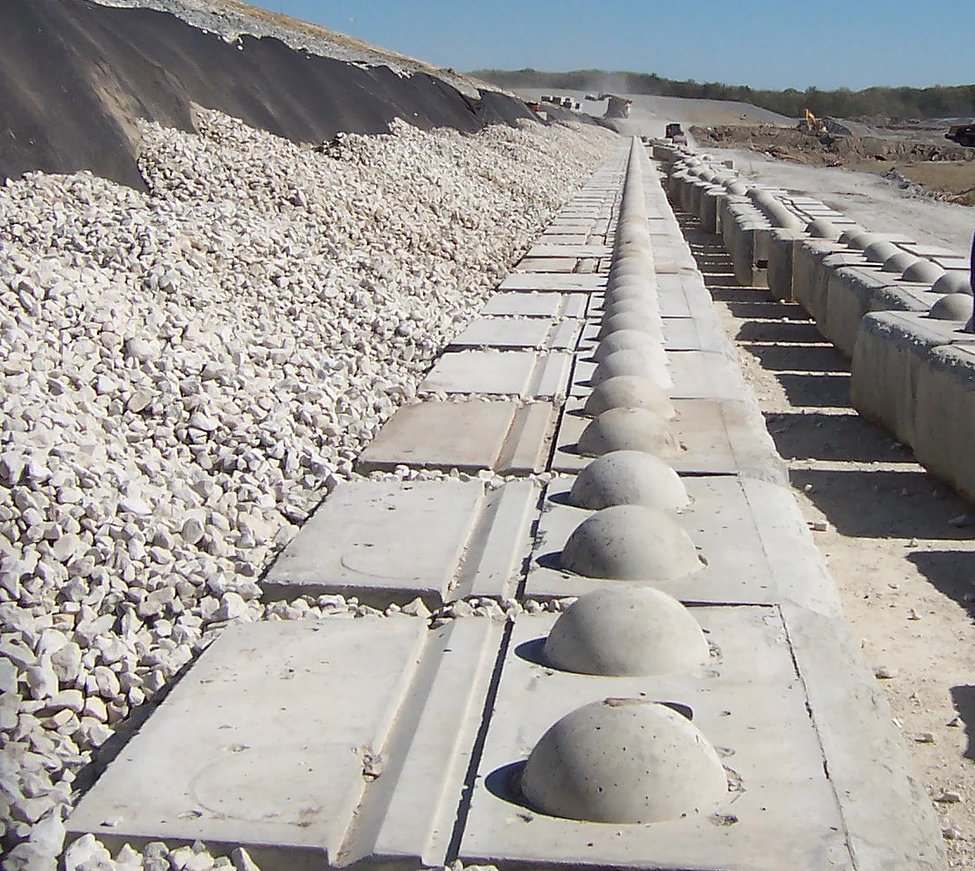

• Массивные гравитационные бетонные блоки весом от 0,7 до 1,6 тонны
• Полезная площадь лицевой поверхности одного блока равная 0,53 м2
• Надежная система крепления "шип-паз" по принципу конструктора LEGO

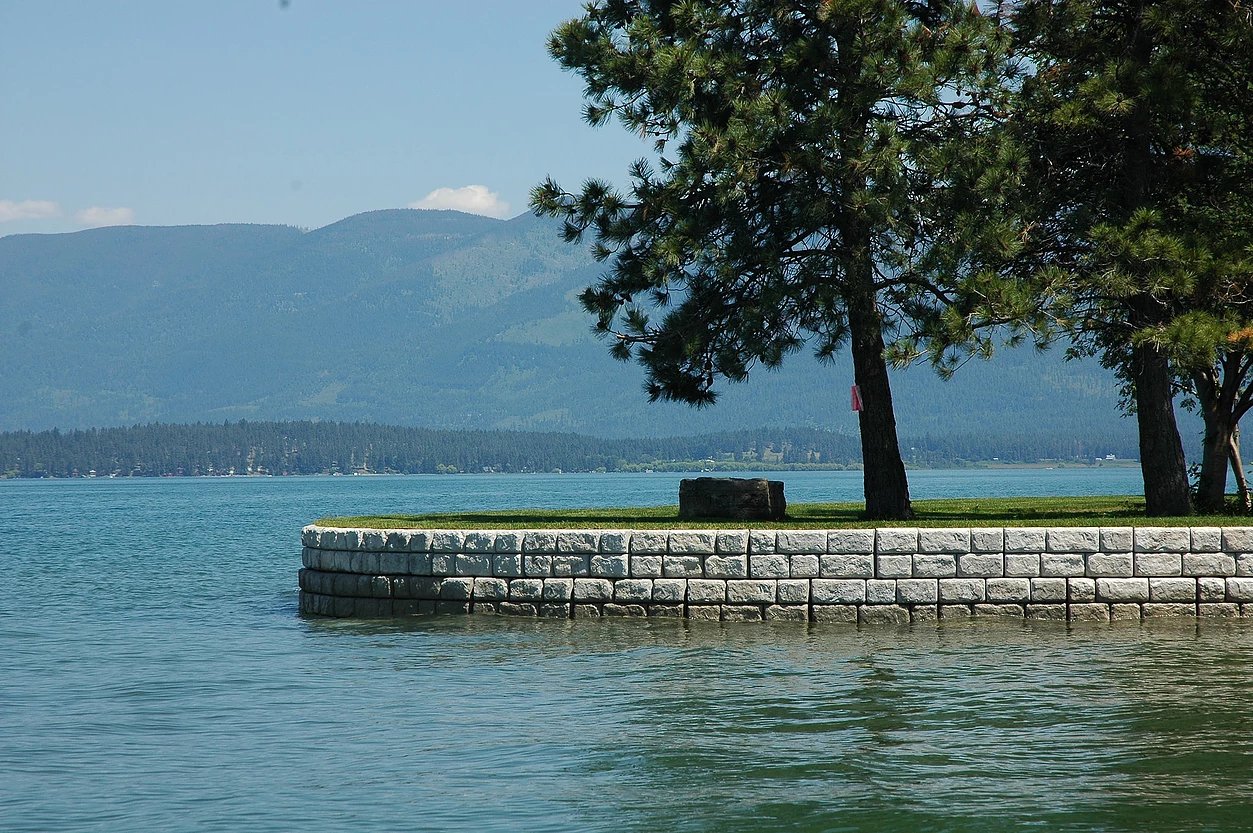

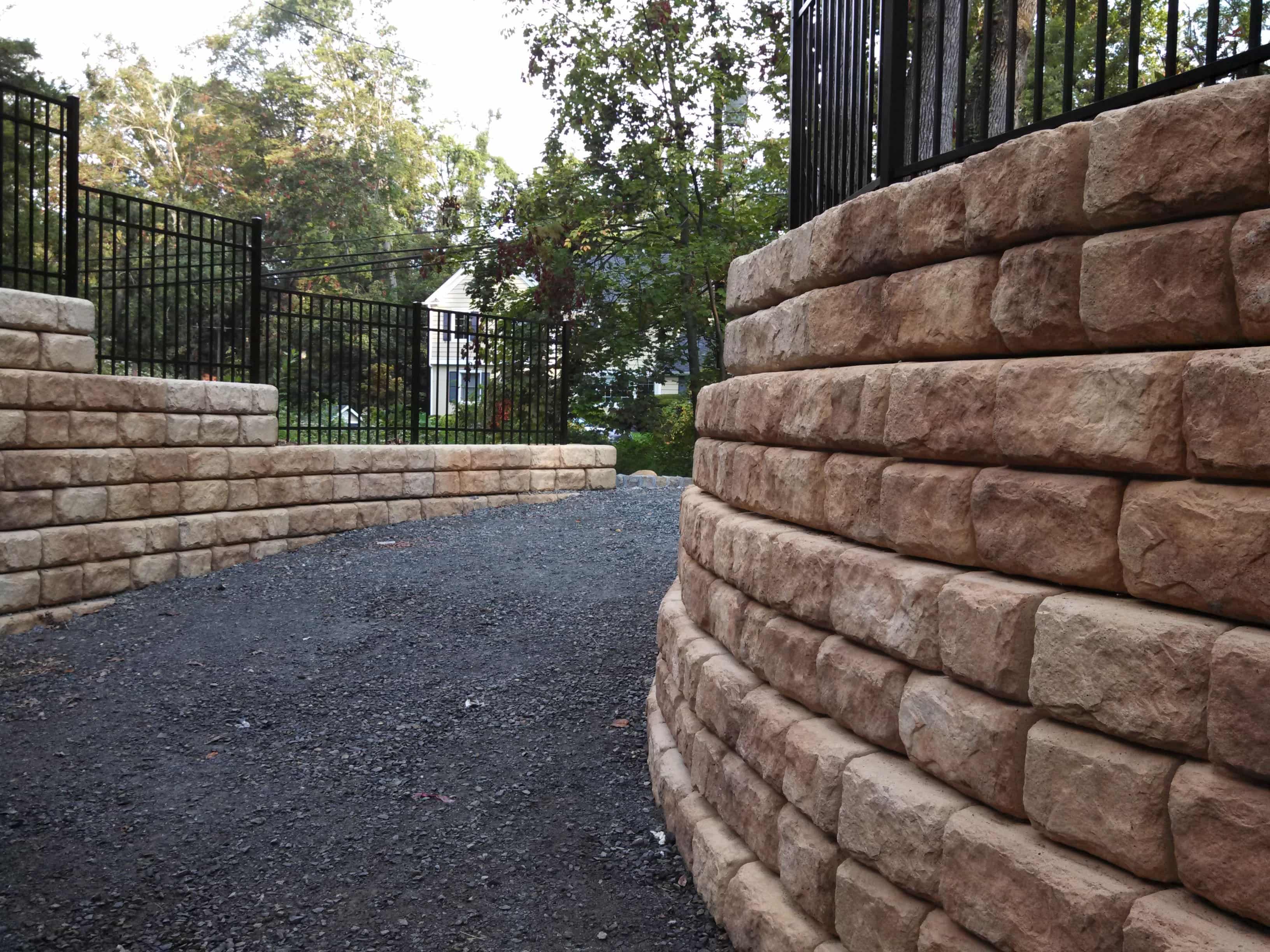

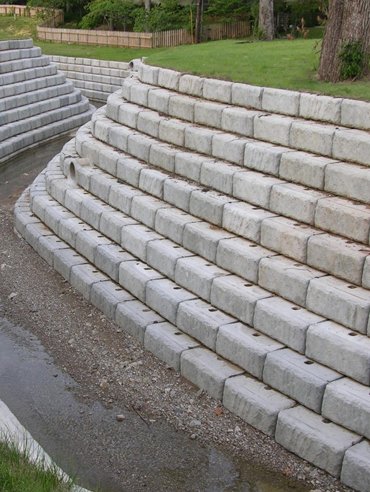

• Выполнение внешних и внутренних радиусов до 2,28 м.

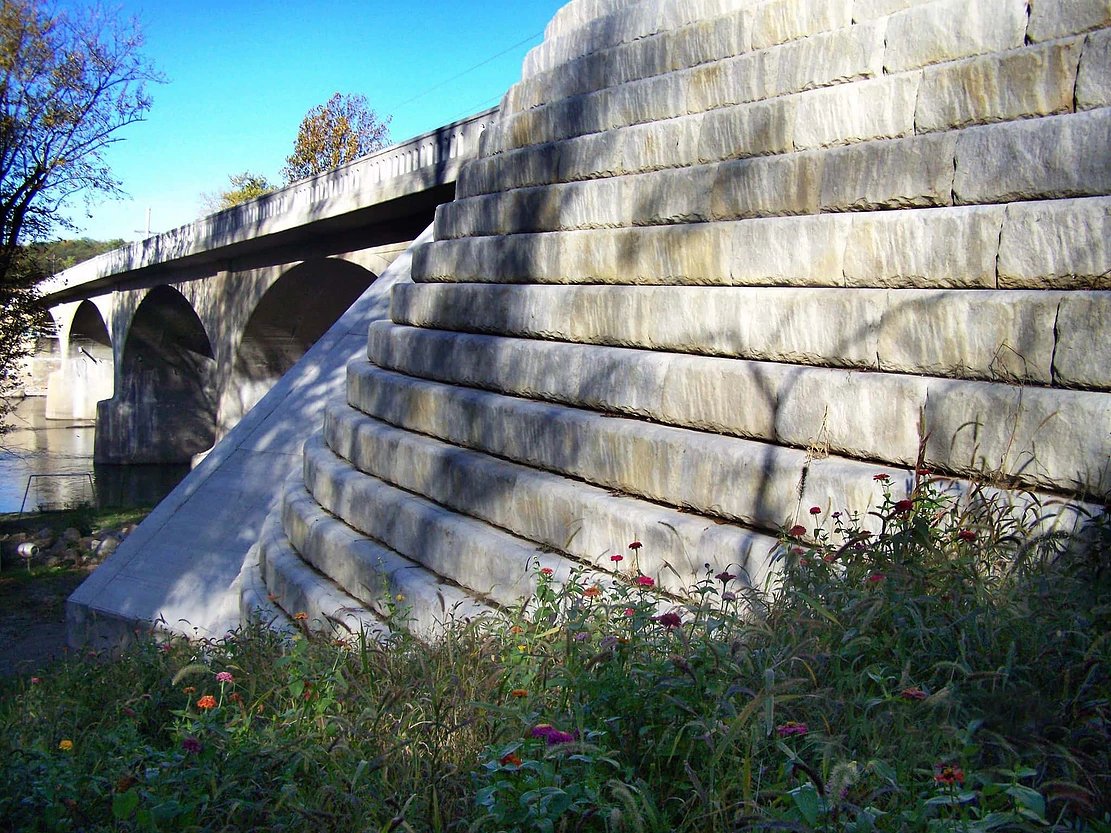

• 5 различных вариантов угла наклона подпорной стены

0 градусов

5 градусов

27 градусов

47 градусов

• Массивные облицовочные бетонные блоки весом 0,7 тонны
• Полезная площадь лицевой поверхности одного блока равная 0,53 м2
• Надежная система крепления "шип-паз" по принципу конструктора LEGO
• Выполнение внешних и внутренних радиусов до 2,28 м.
• 3 различных варианта угла наклона подпорной стены

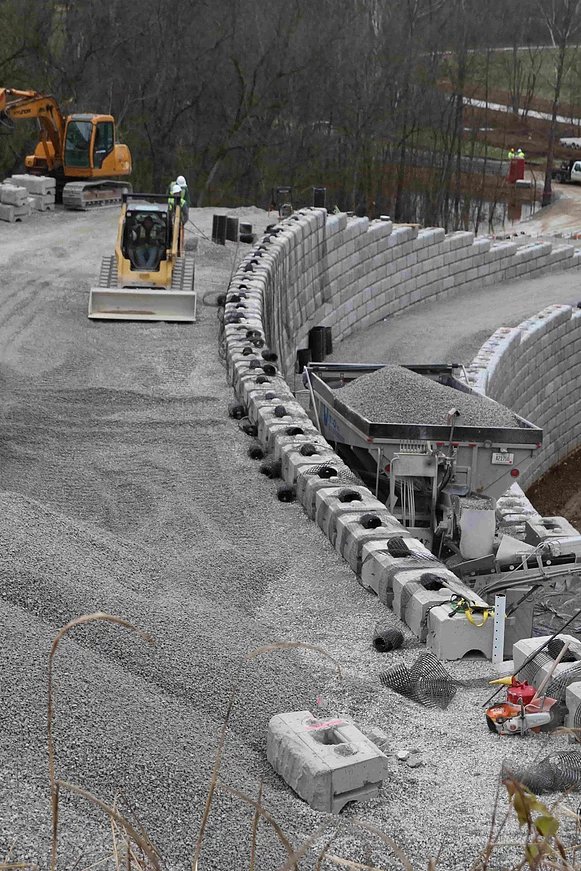

• Инновационная система крепления армирующей георешетки к блоку

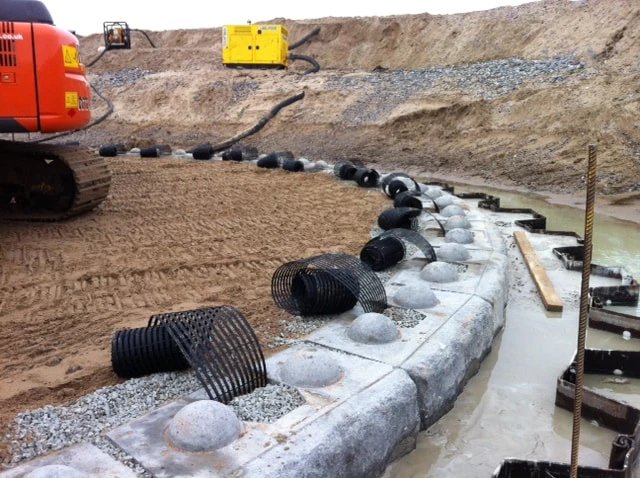

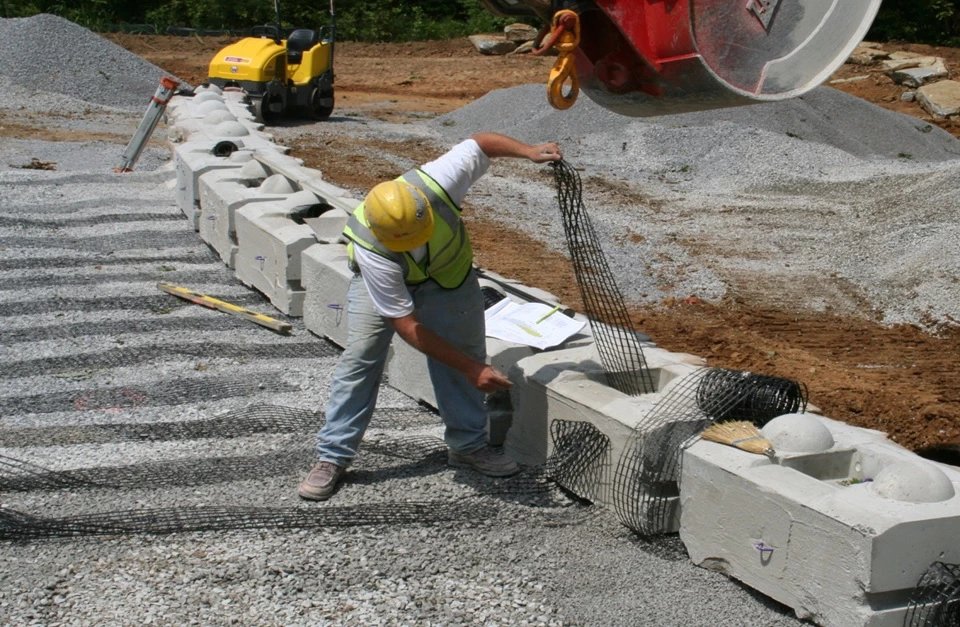

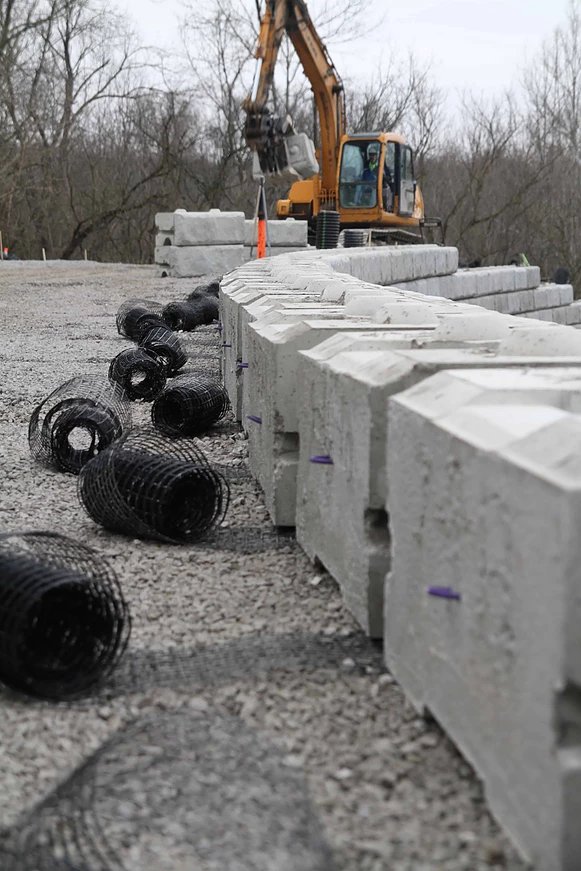

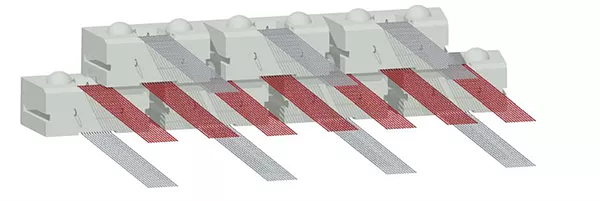

Благодаря особой конструкции бетонного блока, полоса георешетки шириной 300 мм монтируется через сквозное отверстие с выпуском на всю область армирования насыпи. Такой тип соединения исключает применение дополнительных крепежных элементов, а так же обеспечивает непревзойденную прочность соединения "блок-георешетка" и значительно упрощает монтаж армогрунтовых подпорных конструкций. Из-за технологических особенностей изделия георешетка не зажимается вышележащим блоком, что исключает ее повреждение, "набегание" по высоте и геометрическую нестабильность конструкции.

Прочность соединения "блок-георешетка" в армо- грутновой подпорной стене Штарком определяет-ся только разрывной прочностью применяемой георешетки и веса вышележащей конструкции не зависит. Данная особенность делает нашу систе-му уникальной по сравнению с другими подпор-ными структурами. Исключительная прочность соединения позволя-ет воспринимать высокие нагрузки (например от ж/д полотна) в непосредственной близости от края подпорной стены. Обычно картина выглядит так: чем выше к верху стены, тем меньший вес блоков над рассматри- ваемым рядом и тем меньше прочность соедине-ния "блок-георешетка". Наша система не теряет в прочности соединения по всей высоте конструк-ции, что открывает широкие возможности для применения там, где другим это недоступно.

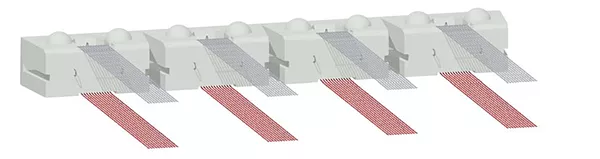

Ширина полосы георешетки равная 300 мм обеспечивает 25% армирования насыпи в самом нижнем и самом верхнем ее слое при монтаже георешетки в каждый блок.

Благодаря перевязке блоков по принципу кирпичной кладки, последующие ряды георешетки обеспечивают 50% армирование каждого последующего слоя насыпи при монтаже георешетки в каждый блок.

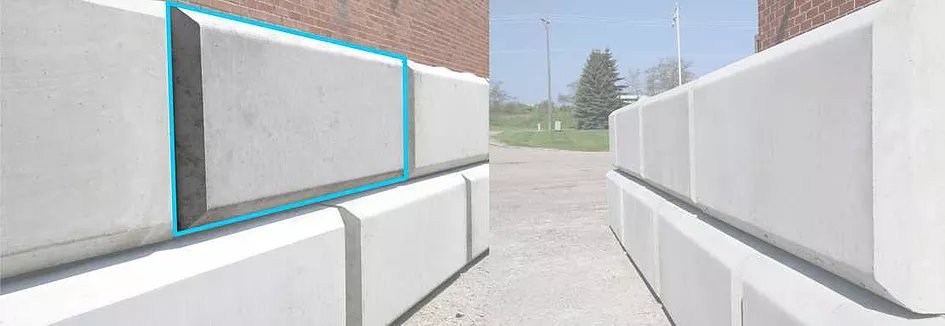

• Массивные двусторонние бетонные блоки весом от 0,4 до 0,7 тонны
• Полезная площадь лицевой поверхности одного блока 0,53 х 2 = 1,06 м2
• Надежная система крепления "шип-паз" по принципу конструктора LEGO
• Выполнение внешних и внутренних радиусов до 2,28 м..
• Полная совместимость с элементами системы подпорных стен

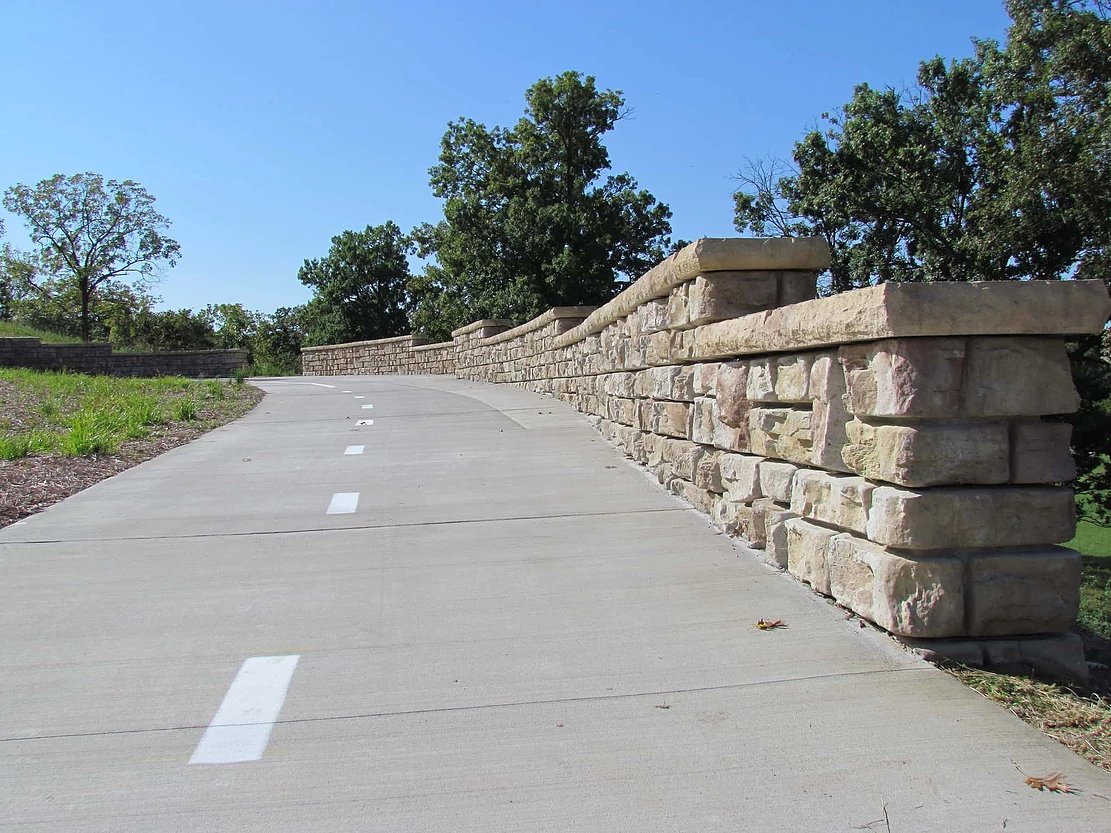

Широкая номенклатура изделий группы "Ограждающие конструкции" позволяет создавать не только разнообразные декоративные ограждения, но и сложные инженерные решения для различных задач. Для завершения верха подпорной стены или самостоятельной ограждающей конструкции можно использовать садовый блок для декоративного озеленения.

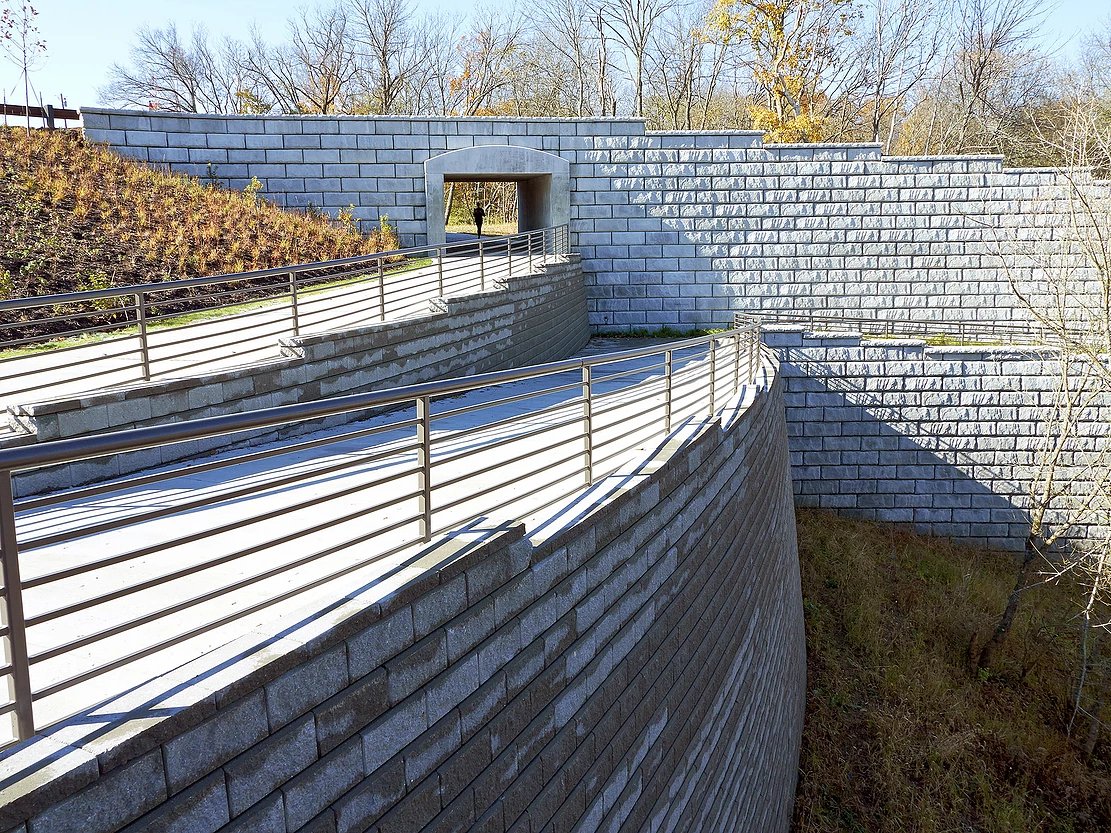

Для строительства радиусных ограждающих конструкций применяется специальная серия РАДИУСНЫХ блоков. Благодаря особому торцевому пазу, подрядчик на объекте строительства срезает часть лицевой поверхности блоков, тем самым обеспечивая требуемый угол поворота конструкии.

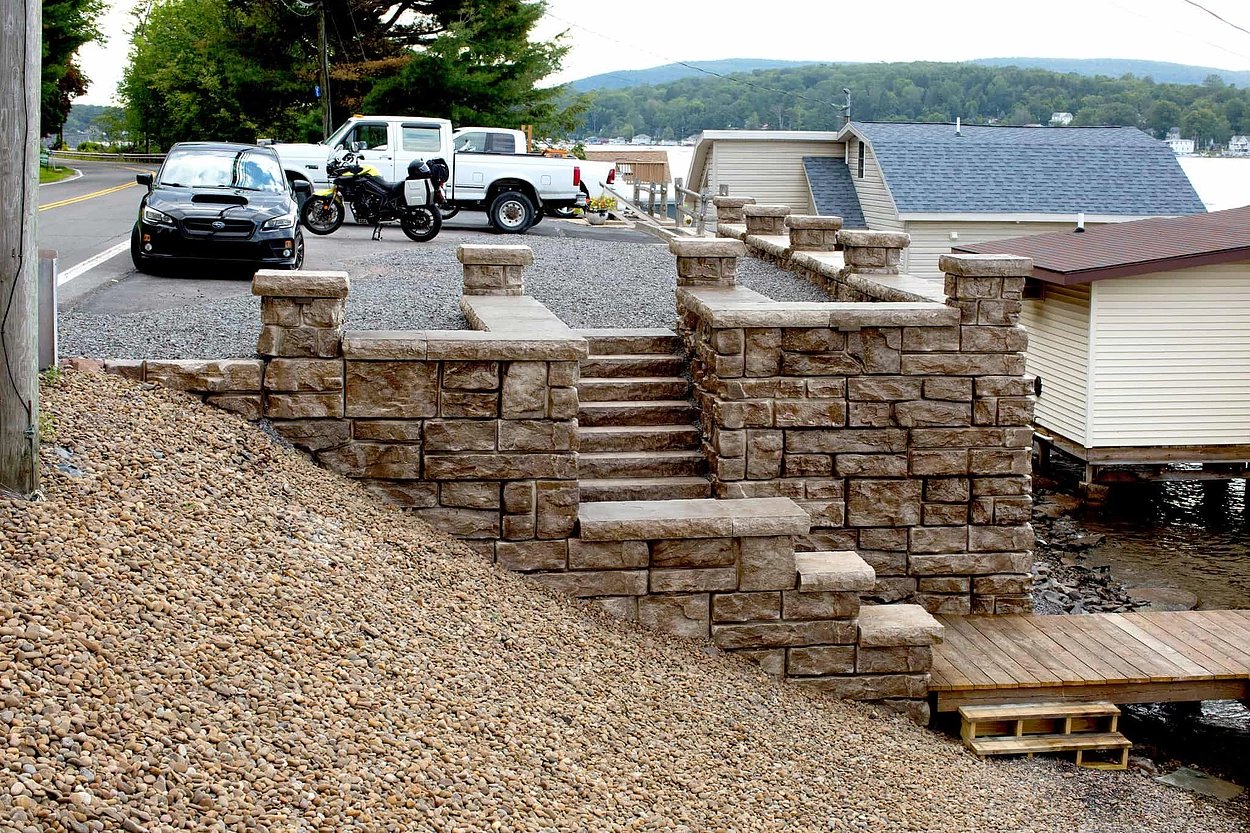

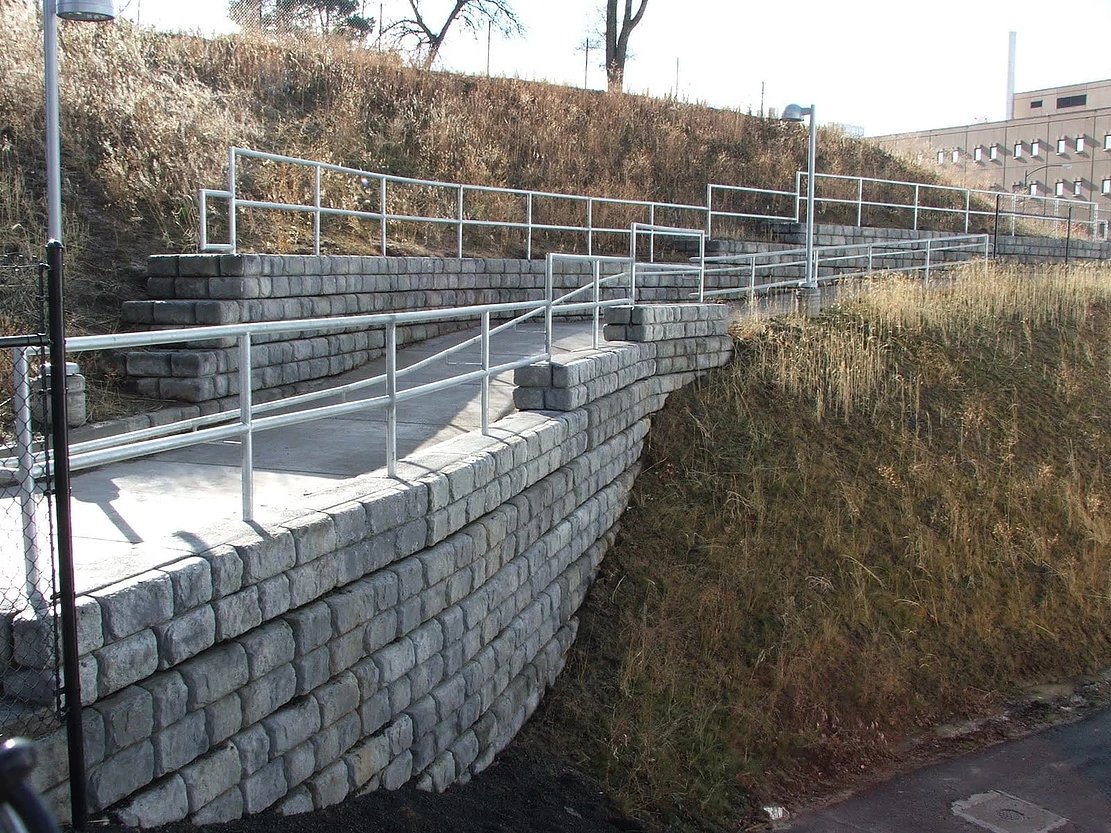

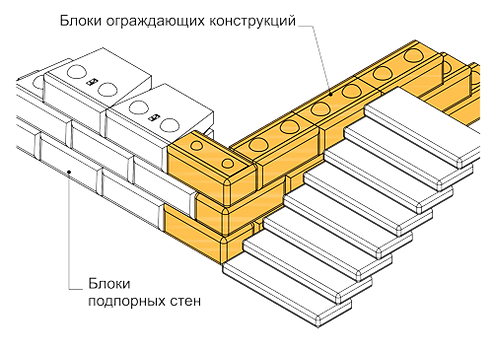

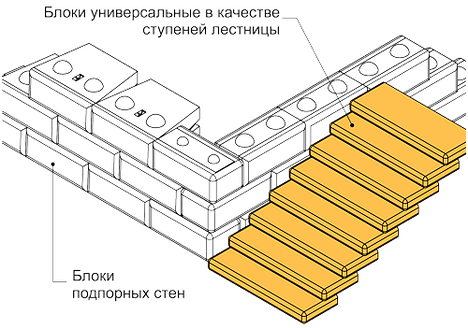

Блоки ограждающих конструкций полностью совместимы с элементами системы подпорных стен "Штарком", поскольку имеют идентичные размеры лицевых поверхностей, а так же идентичные конструктивные элементы. Поэтому, в случае необходимости, данная группа блоков может применяться для возведения лестниц в теле либо с торца подпорной стены.

Возможности применения блоков ограждающих конструкций совместно с блоками подпорных стен очень разнообразны. Для детального ознакомления с различными узлами и конструктивными решениями посетите раздел Конструктивные решения.

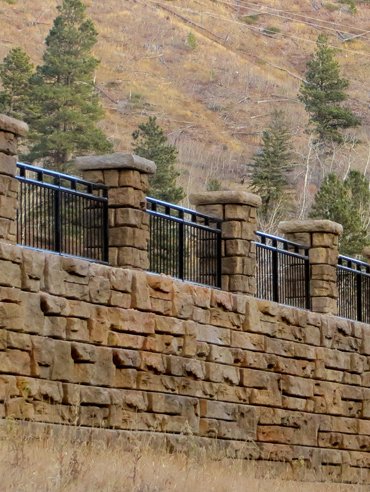

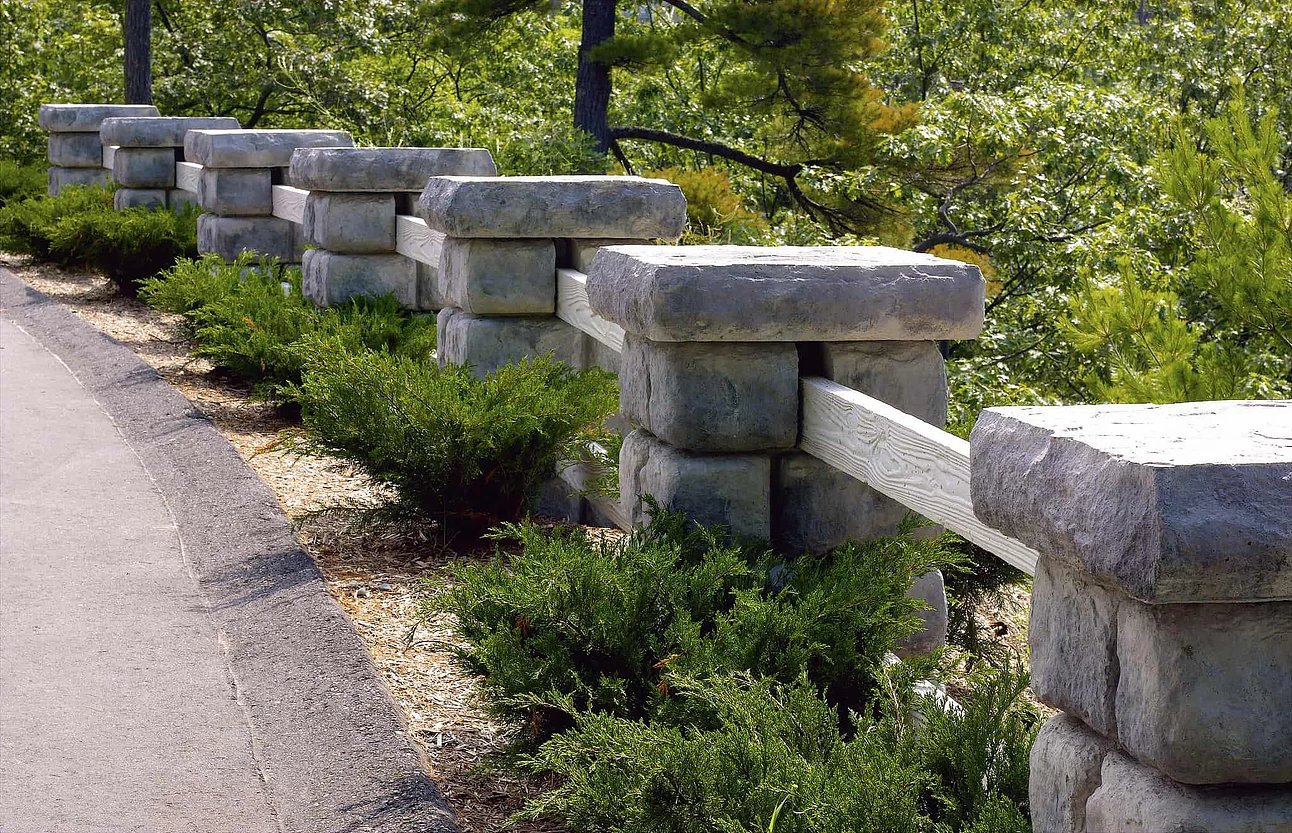

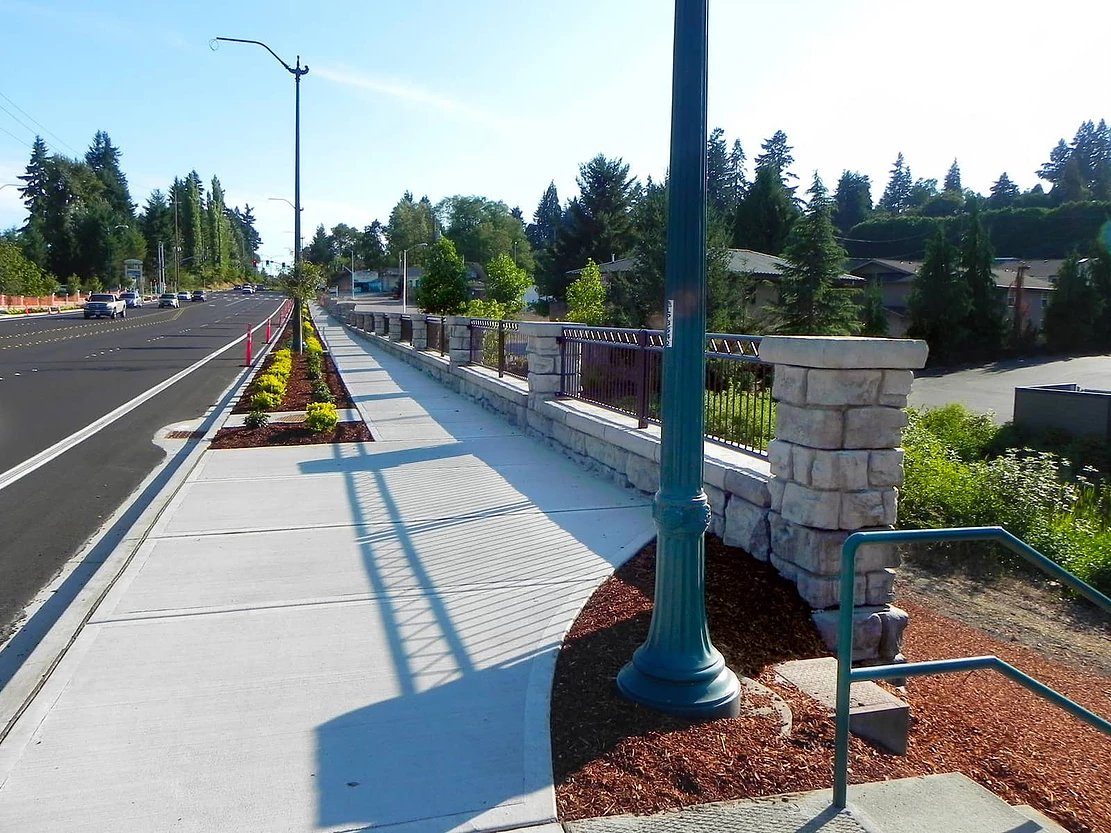

• Массивные 3-х, 4х, 5-ти сторонние бетонные блоки весом от 0,2 до 0,3 тонны

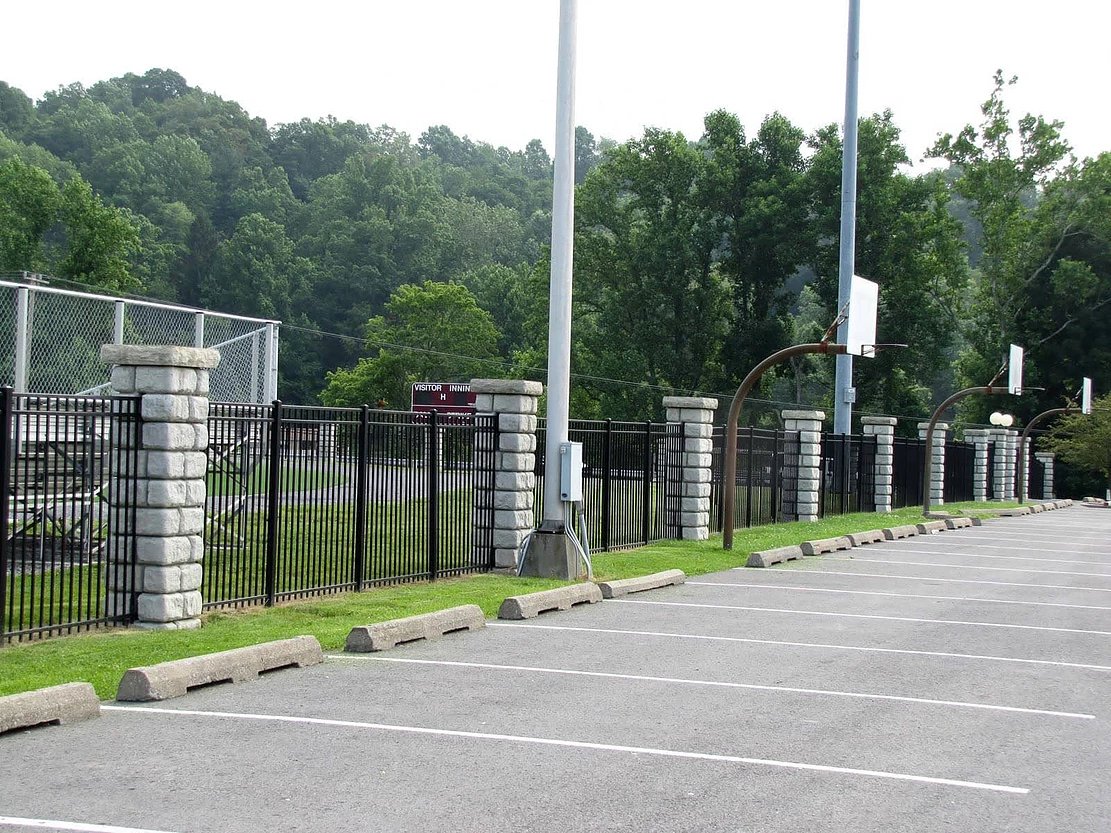

• Массивные 4-х сторонние блоки колонн весом до 0,4 тонны
• Возможность применения различных архитектурных решений
• Выполнение внешних и внутренних радиусов
• Полная совместимость с элементами системы подпорных стен

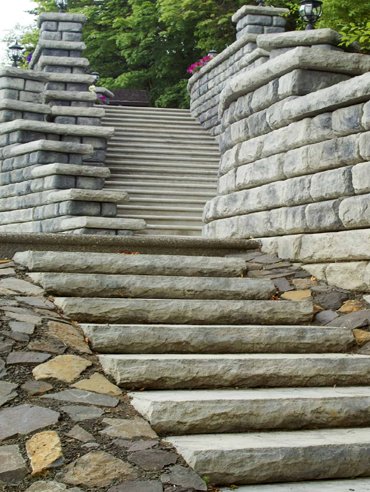

• Универсальность. Крышки применяются в качестве ступеней лестницы

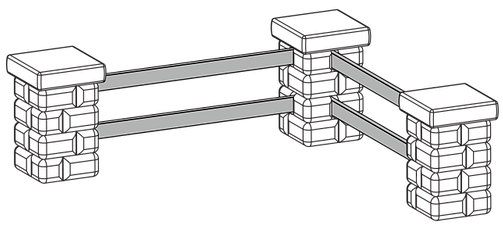

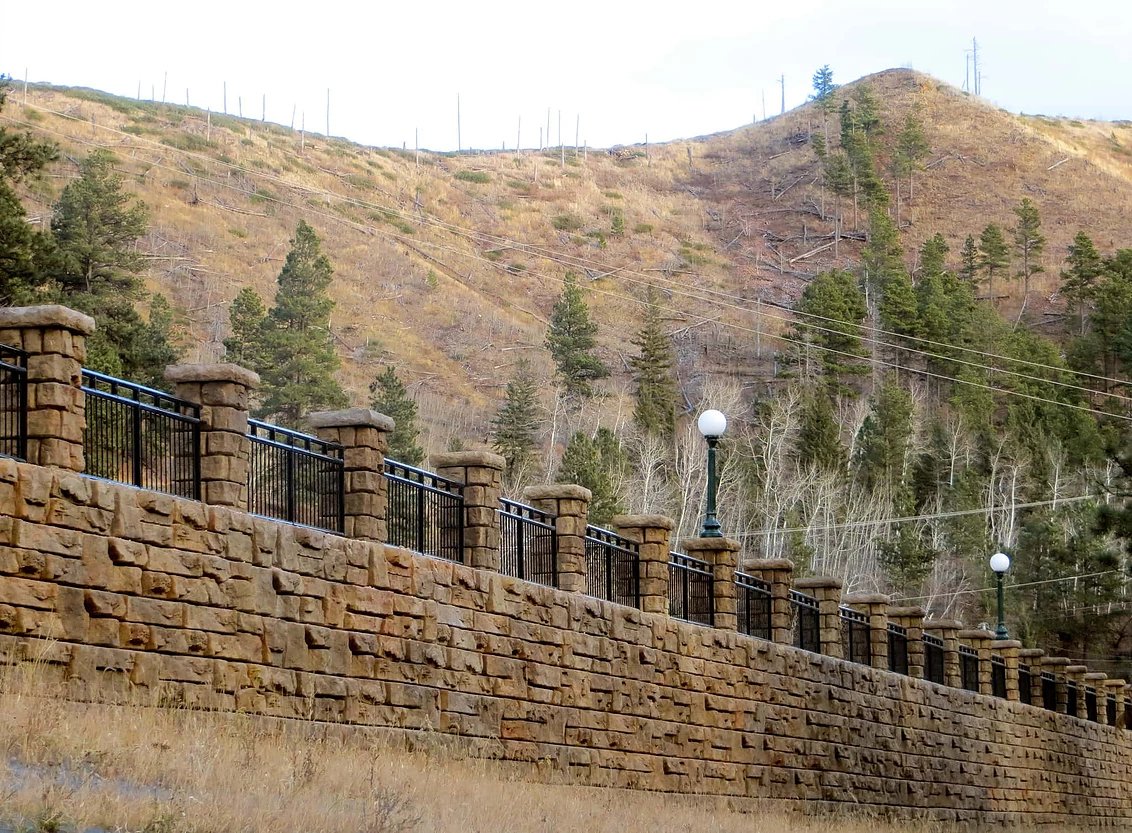

Блоки ограждения колонные могут быть произведены в нескольких модификациях. Одна из опций при производстве изделия - это выполненние центрального отверствия диаметром 200 мм. При монтаже, светильников, фонарей или других энергопотребителей данная опция поможет скрыть лишние провода. В случае, если расчетом подтверждена необходимость воспринимать колонной некоторую нагрузку, через данный канал можно легко заложить арматурный каркас и произвести бетонирование конструкции.

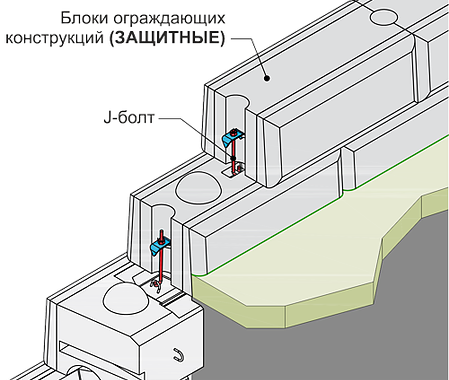

Во избежание необходимости сверлить и штробить высокопрочный бетон, в системе предусмотрена возможность производства изделий с закладными под монтаж продольных ограждений. В зависимости от проекта в колонный блок предусмотрено крепление пары элементов ограждения с одной, двух или трех сторон одновременно.

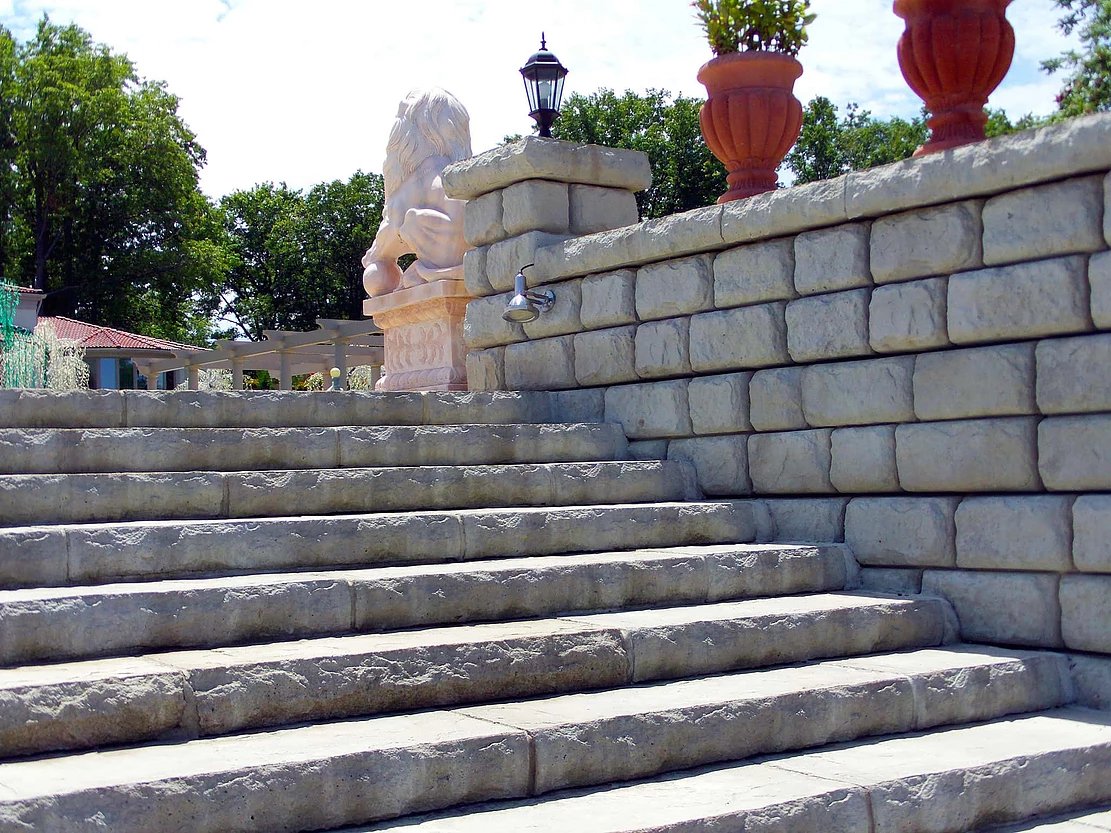

Блоки ограждения универсальные (верхние крышки и ступени лестницы) чаще всего применяются в качестве завершающей части ограждения системы Штарком. Нередко существует необходимость монтажа элементов забора поверх крышек. В зависимости от проекта эту задачу можно упростить заложив необходимые закладные детали в блок универсальный прямо на стадии производства. Установка закладных также может способствовать более надежной и долговечной фиксации крышек в блоках ограждения.

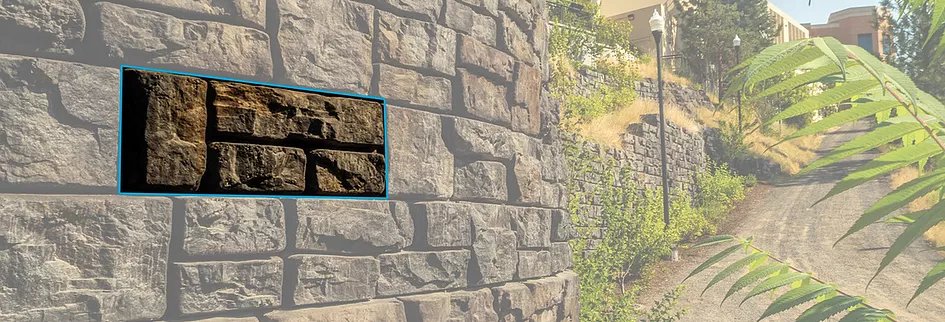

Песчаник

Булыжник

Известняк

Техно
